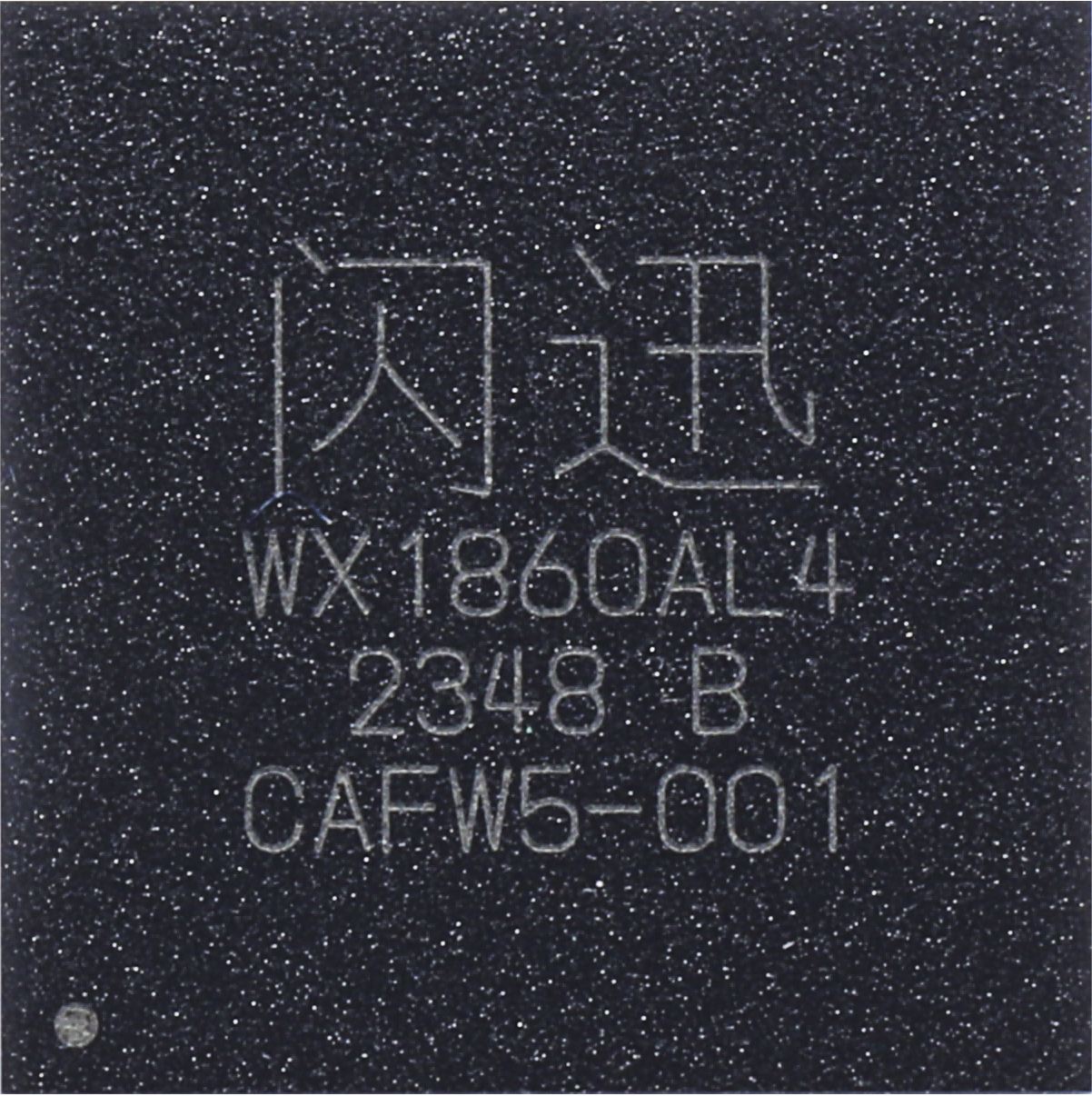

千兆专用类WX1860AL4 (产品号:WX1860AL4)

返回列表




概述

网迅科技于2019年发布了WX1860系列千兆以太网络控制器芯片,支持PCIe2.0×4主机接口,2或4个RJ45端口,具有RGMII接口,支持外接光口PHY实现1GbE光端口,支持网络数据包校验和卸载,支持RSS、QoS、NC-SI、PXE等,WX1860系列芯片主要应用于网络安全设备、工控计算机、服 器、工作站或嵌入式主板等。





芯片特性

规格参数

PCIe总线

PCIe Gen2x4/x2/x1

网络接口

电口:1000Base-T,集成PHY,10/100/1000Mbps自适应

RGMII接口:可支持外接PHY用作光口

支持交叉检测、自动校正、极性校正、自适应均衡、串扰消除、回声消除、定时恢复和纠错

接口速率

2或4端口,最高速率1Gbps

典型功耗

2.5W

封装尺寸

WBBGA327,13mm×13mm


网络特性

支持IEEE 802.3 1000Base-T,100Base-T,10Base-T

TCP/UDP数据包校验和硬件卸载(IPv4/IPv6)

支持TSO(TCP Segmentation Offload) (IPv4, IPv6)

持MSI/MSI-X,32/PF

支持RSS,每端口最高可支持8个队列

支持PXE远程启动

支持IEEE 1588 PTP时钟同步

支持9.5KB巨型帧

支持NC-SI边带管理

支持VLAN IEEE 802.1q, 802.1p

支持SR-IOV,32VF/4PF

支持ACPI、WoL、802.3az EEE电源管理

支持Pause帧和FIFO阙值流控机制

其他支持的IEEE标准:

IEEE 802.1Qbg(Virtual Ethernet Bridging); IEEE 802.1Qbb(Priority Flow Control)

IEEE 802.1Qaz(Enhanced Transmission Selection);IEEE 802.1as(Time Sync);IEEE 802.1Qau Congestion Notification;


适配特性

CPU:龙芯、飞腾、海光、兆芯、申威、鲲鹏、Intel、AMD等

OS:麒麟、统信、中科方德、凝思、Euler、CentOS、Ubuntu、Windows、翼辉、VxWorks等

BIOS/BMC:昆仑、百敖, AMI 等

DPDK23.11、23.03、22.11、22.07、22.03、21.11、21.08、21.05、21.02、20.11


芯片架构图





选型对照表

型号

WX1860A2

WX1860A4

WX1860AL2

WX1860AL4

端口类型

2×1GbE

4×1GbE

2×1GbE

4×1GbE

工作温度

0~70

0~70

-40~85

-40~85

PCIe接口

PCIe2.0×4

封装尺寸

WBBGA327,13mm×13mm



应用场景

网络安全--网安硬件平台千兆以太网接入、数据安全传输

工业自动化--在工控计算机上实现基于千兆以太网的过程监测、控制及数据传输

数据中心--为数据中心 器提供千兆以太网接入

嵌入式网络--提供基于千兆以太网络的数据采集、远程控制、状态检测等嵌入式网络应用解决方案。
